高纯铂金坩埚,耐高温铂坩埚,铂金蒸发皿实验室用

铂金坩埚 高纯铂坩埚 实验室坩埚 高温坩埚 实验坩埚 铂蒸发皿  铂皿

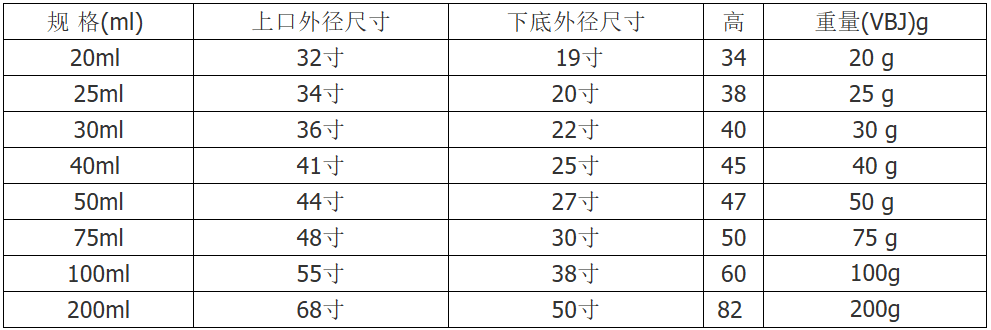

铂金坩埚容量50ML,即重量50克（重量以实际重量为准），纯度99.95% 附产品合金证及产品材质保证书，铂金价格每天都会变化，以定合同当日价格为准 。上海又丰合金专业生产供应铂金坩埚,Pt坩埚,Pt铂金坩埚,白金坩埚,铂金蒸发皿,Pt蒸发皿，

白金蒸发皿,Pt铂金蒸发皿,蒸发皿,Pt包头坩埚钳,Pt包头钳,铂金包头钳,坩埚包头钳,铂金坩埚

包头钳,白金坩埚钳等.

铂金坩埚的使用与注意事项

一 铂金坩埚的管理

  1. 坩埚不使用时与坩埚钳放在保险柜中。

  2. 交接班时不论坩埚在使用或存放，交接班者都要当面交接。

  3. 在岗人员离岗时，检查好门窗，把门锁好，回岗位立即检查，出现问题立即汇报

。

  4. 检查铂坩埚是否存在的同时，要检查坩埚是否清洗干净。

二 使用时注意几点

  1. 铂坩埚熔点为1773.5℃,使用温度高不可超过1200℃,不能在明火上直接加热。

  2. 取用坩埚时勿太用力，以免变形或致凹凸，切不可用玻璃棒尖头取埚内物质。

  3. 不得在铂坩埚内加热或熔融碱金属的氧化物、氢氧化物、氧化钡、硫代硫酸钠，含磷

以及含大量硫的物质；碱金属的硝酸盐、亚硝酸盐、氧化物、氯化物、qing化物等在高温下

与铂形成脆性磷化铂、硫化铂，且都能侵蚀铂。

  4. 含有重金属，如铅、铋、锡、砷、银、汞、铜等的样品、化合物不可在铂坩埚内灼烧

和加热。

  5. 高温加热不可与其它任何金属接触（铁板和电炉等等）,放进高温炉时要注意不要碰到

电隅。

  6. 在铂坩埚内不得处理卤素，如王水、溴水及盐酸与氧化剂（氯酸盐、硝酸盐、高锰酸

盐、二氧化锰、铬酸盐、亚硝酸盐）,对铂有显著的侵蚀作用，因此不能与三l化

铁接触。

  7. 成份不明的物质不要在铂坩埚中加热或溶解。

  8. 铂坩埚保持清洁,内外应光亮,经过灼烧后,铂坩埚外表可能黯然无光,日久必深

入到内部致使坩埚脆弱破裂,因此清除不清洁之物.

铂器皿的清洗方法

  若铂器皿有了斑点，可先用盐酸或硝酸单独处理。如果无效，可用焦硫酸钾于铂器皿中在较低温度熔融5~10 min，把熔融物倒掉后，再将铂器皿在盐酸溶液中浸煮。若仍无效，可再试用碳酸钠熔融处理，也可用潮湿的细砂（通过100目筛即0.14 mm筛孔）或细金相砂（0#）纸轻轻摩擦处理。

  a．铂是一种贵重金属，焙点约为1770度，质软，使用时不要用手捏，以防变形。也不能用玻璃棒捣刮铂坩埚内壁，以防损伤。也不要将红热的铂坩埚放人冷水中骤冷。

  b．铂坩埚的加热和灼烧，均应在垫有石棉板或陶瓷板的电炉或电热板上进行，或在煤气灯的氧化焰上进行，不能与电炉丝、铁板及还原焰接触，因为在高温下铁易与铂形成合金，还原性气体能与铂形成碳化铂，使铂坩埚变脆。 滤纸如在铂坩埚中灼烷，应在低温和空气充足的情况下，让炭化的滤纸完全燃 烧后，才能温度。

  c．Pb 、Bi、Sb、Sn、Ag、Hg的化合物、硫化物、磷和砷的化合物等，在高温时容易被滤纸的炭或火馅的还原气体还原为相应的金属和非金属元素，它们与铂形成合金或化合物，从而损坏铂坩埚。所以，上述金属和非金属及其化合物不能在铂坩埚内灼烧或熔触。

  d．卤素和能析出卤素的物质如王水、HCI，以及某些氧化剂的混合物，对铂坩埚均有侵蚀作用。

  e．碱金属氧化物、氢氧化物、硝酸盐、亚硝酸盐、qing化物、氧化钡等在高温熔融时能侵蚀铂坩埚。用碳酸钠和碳酸钾，对铂坩埚无侵蚀作用

  f．组分不明的试样不能使用铂坩埚加热或熔融。

  g．铂坩埚内、外壁应经常保持清洁和光亮。使用过的铂坩埚可用1：1HCl溶液煮沸清洗。如清洗不净，可用K2S207低温熔融5-10分钟，假使用K2S207处理无效，可用Na2C03或硼砂熔融。如仍有污点，则可用沙布包100筛孔以上的海沙加水润湿后，轻轻擦拭铂坩埚以恢复其表面的光泽。

  h．热的铂坩埚要用铂坩埚夹取。

  i．铂坩埚变形时，可放在木板上，一边滚动，一边用牛角匙压坩埚内壁整形。

上海又丰铂金坩埚,Pt坩埚,高纯铂金坩埚,供应实验室坩埚批发

高纯铂金坩埚,耐高温铂坩埚,铂金蒸发皿实验室用

公司名称：上海又丰合金材料有限公司

联系人：于经理

联系电话：13818775663 021-69000089

地址：中国 上海市嘉定区 梅川路1725号
